Как снять кнопки ноутбука Asus

Как снять клавиатуру с ноутбука. На примере ASUS K72F

Если клавиши начинают залипать, плохо функционировать, то, скорее всего, ваша клавиатура нуждается в чистке с разбором. Что же делать в такой ситуации? Если есть возможность, то обратиться в сервисный центр по ремонту ноутбуков Asus. Либо вам нужно самостоятельно разобрать клавиатуру, используя нашу инструкцию. Разберемся со всем по порядку.

Как разобрать клавиатуру на ноутбуке Asus x550c, k53s, a53s, k52j и других моделях

Не забудьте, прежде, чем начнете разбирать клавиатуру, выключить ноутбук Asus.

Первым шагом будет фотографирование клавиатуры. Зачем? Разобрать мы ее разберем, но ведь нужно будет потом обратно собирать. Вот чтобы не мучиться вопросом «Куда эта клавиша?», вы сделаете себе подсказку в виде фото.

Как снять клавиатуру с ноутбука Asus

При необходимости, можно полностью снять клавиатуру. На каждом ноутбуке она крепится защелками, которые нужно задвигать с помощью инструмента. Лучше начинать с верхней левой. Затем чуть приподнимаете сторону клавиатуры (можно использовать иголку, скрепку или острую металлическую пилочку для ногтей).

Затем передвигаетесь к другой защелке и отодвигаете ее. Когда все защелки сняты, вы можете приподнять клавиатуру. Она крепится к корпусу ноутбука с помощью шлейфа. Поворачиваете вверх черную рамку - и шлейф вытаскивается.

Собирать клавиатуру от ноутбука Asus нужно в том же порядке, сначала подключаете ее шлейфом к аппарату, а затем ставите клавиатуру на место и защелкиваете механизм крепления в пазы.

Как снять кнопку (клавишу) с клавиатуры ноутбука Asus

Чтобы снять клавишу, нужно запастись инструментами. Это может быть ножик, отвертка или что-то типа того, чем можно поддеть, например можно использовать пилочку для ногтей.

Аккуратно поддеваете инструментом угол клавиши. Далее продвигаетесь к противоположной стороне. Не забывайте, что крепление клавиш выполнено из пластика и его легко сломать. После снятия крышки клавиши, вытащите пластиковые рамки, отгибаете инструментом небольшие штыри влево и вправо в передней (та что от экрана) части кнопки.

Когда вы разберете клавиатуру на части, промойте детали теплой водой, чтобы удалить остатки остатки различных загрязнений. Прежде, чем собирать обратно, дайте клавишам просохнуть. Можно осторожно вытереть насухо, можно подсушить феном, а можно подождать, пока высохнут самостоятельно.

Затем ставите на место рамку из пластика, а на саму клавишу устанавливаете ранее снятую металлическую рамочку. Вставляете рамку в пазы основания кнопки. Далее зубочисткой либо скрепкой придерживаете внизу направляющие из пластика и цепляете верхний бок крышки кнопки. Далее опускаете крышку и нажимаете, чтобы она села в пазы. Теперь ваша клавиша чистая и не должна более залипать.

Как разобрать клавиатуру ноутбука? Покажите как разобрать клавиатуру ноутбука и убрать последствия пролитого чая, пива, сока. . .? Насколько просто исправить поврежденную, залитую клавиатуру?

Мне задавали эти вопросы много раз, и сегодня я покажу, как разобрать клавиатуру ноутбука.

А Вы сами решаете, возможно ли это и просто или нет.

Я делаю это для развлечения, разбираю не работающую поврежденную клавиатуру и не имею никакого намерения использовать её в будущем.

Прежде всего, Вы должны будете удалить клавиатуру из ноутбука

Для разборки клавиатуры я буду использовать один из своих инструментов, который показан на следующем изображении.

ШАГ 1.

Удалите клейкую ленту, обеспечивающую фиксацию шлейфа клавиатуры к обратной стороне клавиатуры.

ШАГ 2.

Часть шлейфа клавиатуры приклеена к клавиатуре. Аккуратно и бережно отделите шлейф от клавиатуры.

ШАГ 3.

Начните снимать защитную пленку с алюминиевой основы клавиатуры.

ШАГ 4.

Удалите защитную пленку.

После этого снимите защитную пленку, это достаточно сложно сделать аккуратно. Помните, чтобы прикрепить её назад на клавиатуру плёнка должна быть снята с минимальными деформациями.

ШАГ 5.

У большинства ноутбуков на клавиатуре есть некоторые пластмассовые разделители.

Эти разделители крепятся по краям клавиатуры.

Пластмассовые штырьки расплавлены на конце и удерживают разделители на месте

Выдавитевсе пластмассовые штырьки изклавиатуры.

Начинаем снимать разделитель.

Пластмассовый разделитель снят.

ШАГ 6.

Теперь Вы должны будете удалить все клавиши.

Прежде, чем Вы начнёте удалять клавиши, сделайте снимок или ксерокопию клавиатуры, таким образом, Вы сохраните порядок в котором клавиши присоединяются к клавиатуре.

Чтобы удалить клавишу - аккуратно поднимайте её пальцами.

Удалите клавишу так, что бы стержень (поднимающий механизм) оставался на клавиатуре.

У некоторых больших клавиш дизайн крепления отличается от стандартных.

В дополнение к стержню у некоторых больших клавиш (Back space или Клавиша "пробел" например) могут быть дополнительные скобки поддержки.

Удалите клавиши со скобкой поддержки. Как Вы видите, стержни, остаются подключенными к клавиатуре.

ШАГ 7.

У некоторых клавиатур могут быть заглушки по левую и правую сторону от клавиши стрелки "вверх".

Поднимите и удалите заглушку.

Все клавиши заглушки клавиатуры и пластмассовые разделители были удалены.

ШАГ 8.

Теперь Вы можете начать снимать стержни (подъемные механизмы).

Бережно отделите клавишные стержни от клавиатуры.

У каждого стержня есть две части - внешние и внутренние.

Когда Вы удаляете стержень, попытайтесь сохранить эти части сцепленными друг с другом таким же образом как они были подключены на клавиатуре.

Если внешние(External

Вот и всё, клавиатура полностью разобрана.

Как видите разобрать клавиатуру ноутбука не просто. Ещё сложнее собрать её обратно.

Кроме того не факт, что после всех манипуляций клавиатура ноутбука заработает снова.

Но сегодня вы можете найти новую брендовую клавиатуру для вашего ноутбука в магазине или интернете.

Если у вас получилось исправить вашу клавиатуру, поделитесь вашим опытом. Укажите, что произошло, к чему это привело и как вы это исправили.

После продолжительного использования компьютерная клавиатура сильно загрязняется. Эта проблема особенно актуальна для людей, которые привыкли есть, не отрываясь от любимого гаджета. Даже если вы очень аккуратно принимаете пищу, крошки все равно оседают на “клаве”. Если добавить к этому пыль, которая непременно осаживается по всей комнате, получаем “в сухом остатке” загрязненную поверхность, благодатную почву для размножения бактерий. Как разобрать клавиатуру и очистить ее от грязи? Этот вопрос достаточно актуальный.

Когда нужно почистить клавиатуру?

Для заботливого владельца для чистки достаточно и пыли, осевшей на поверхности. Более тревожными симптомами являются:

• западание клавиш;
• грязные полосы и разводы по всей поверхности клавиатуры;
• кусочки грязи и крошки отчетливо видны между клавишами;
• при нажатии кнопки не сразу реагируют или имеют место нехарактерные звуки.

Итак, начинаем бороться с загрязнениями.

Легкое загрязнение

Это самый простой случай. Алгоритм действий следующий:

1. Выключите компьютер и отсоедините клавиатуру.
2. При помощи обычного фена для волос или пылесоса выдуйте пыль или крошки.
3. Тонкой щеточкой обработайте пространство между кнопками.
4. Протрите клавиши безворсовой тряпочкой или компьютерной салфеткой.

Сильное загрязнение

Если клавиатура сильно загрязнена или еще того хуже — залита, придется поработать основательно. Понадобятся следующие предметы:

• Полиэтиленовый пакет.
• Старая зубная щетка.
• Стиральный порошок (совсем немного).
• Крестовая отвертка.

Важно! Перед тем, как разобрать клавиатуру, сфотографируйте расположение клавиш. Если времени много и художественные способности получше, чем у Остапа Бендера, можете зарисовать. Это важно, чтобы не заниматься сборкой-разборкой несколько раз.

Разбираем клавиатуру

Как снять кнопки с клавиатуры? — Порядок действий таков:

1. Отключите клавиатуру от компьютера.
2. Переверните ее клавишами вниз и раскрутите болты.
3. Осторожно снимите нижнюю крышку.
4. Под крышкой находится пленка, на которую нанесены контактные дорожки. Снять пленку можно, сняв болты, которыми она прикреплена к плате.
5. Над каждой из клавиш есть эластичные контакты. Снимите их. Важно аккуратно сложить их, чтобы не потерять.
6. Вынимайте клавиши, поддевая отверткой защелку. На клавишах Shift или Enter есть также фиксаторы из металла. По этой причине проявите максимум аккуратности, извлекая кнопки.
7. Сложите клавиши в полиэтиленовый пакет, засыпьте стиральным порошком и перемешайте. Не вынимая их из пакета, промойте под проточной водой.
8. Основу клавиатуры промойте под струей холодной воды и почистите порошком при помощи зубной щетки.

Важно! Плата, пленка с нанесенными контактами и эластичные контакты мыть нельзя!

После того, как основа клавиатуры и кнопки вымыты, их необходимо тщательно просушить. Сборка осуществляется в обратном порядке:

1. Вставьте клавиши.
2. Уложите на каждую из кнопок эластичные контакты.
3. Установите на место плату конструкции.
4. Накройте плату пленкой с контактами и закрутите болты.
5. Аккуратно уложите кабель, который идет от платы.
6. Поставьте на место крышку и заверните все винты.

Осталось только подключить клавиатуру к компьютеру. Она будет выглядеть как новая!

Разбираем клавиатуру ноутбука

При продолжительном и не очень аккуратном пользовании ноутбуком часто возникают проблемы, связанные с клавиатурой. Клавиши “залипают”, плохо нажимаются, некоторые из них вообще перестают реагировать на нажимание.

Возможно, клавиатура ноутбука просто нуждается в профилактической чистке. Для этого вовсе не обязательно отправлять гаджет в мастерскую. Справиться с этой проблемой можно и самостоятельно. Разберемся, как вытащить кнопки из клавиатуры ноутбука, а затем собрать ее обратно.

Важно! “Клава”ноутбука разбирается и собирается сложнее, чем обычная компьютерная. Если вы не имеете определенных технических навыков, не беритесь за эту работу. Лучше заплатить мастеру сервисного центра, чем утратить дорогостоящий гаджет.

В отличие от техники старого образца, кнопки на современной аппаратуре имеют плоскую форму. Клавишу ноутбука можно условно разделить на 4 части:

1. Верхняя часть — это пластина с двумя пазами и защелкой в нижней части.
2. К кнопке прикреплены два рычажка, соединенные по центру (такая конструкция отдаленно напоминает качели).
3. Кроме того, конструкция оснащена четырьмя штифтами, которые входят в пазы на клавиатурной плате.
4. Возвратное движение клавиши осуществляется при помощи силиконовой пружины.

Важно! На внутренней стороне пружинки имеется выступ, обеспечивающий замыкание контактов на основании клавиатуры.

Чтобы снять кнопки на клавиатуре, пригодится обычная зубочистка и отвертка (желательно с выгнутым концом). Снимать клавиши в самом начале удобнее в нижней части клавиатуры. Алгоритм действий следующий:

1. Подденьте нижний край клавиши при помощи отвертки.
2. Аккуратно извлеките нижние рычажки из пазов. Сделать это довольно легко. Достаточно нажать на место, где соединены усики, и они покинут пазы.

Важно! Нередко бывает, что маленькие клавиши после подобных манипуляций выскакивают сами. Если этого не произошло, верхняя пластинка снимается пинцетом или при помощи пальцев.

1. Теперь о том, как разобрать клавиатуру в области пробела. Механизм большой клавиши “пробел” несколько отличается от малых кнопок. По краям длинная клавиша закреплена при помощи двух защелок. Есть и дополнительная защелка, которая расположена по всей длине клавиши. Чтобы снять большую кнопку, сначала отсоединяют боковые усилители, затем снимают усилители возле нижнего края кнопки (в направлении слева направо). Дальнейший порядок действий такой же, как и с маленькими клавишами.
2. После того, как вы полностью справились с процессом съема клавиш, необходимо тщательно очистить от загрязнений не только сами кнопки, но и механизм клавиатуры:
   • для очистки кнопок лучше всего подойдет мыльный раствор;
   • для очистки механизма от загрязнений можно использовать ушные палочки и зубочистку.

Важно! Перед тем, как собрать клавиатуру обратно, все комплектующие необходимо хорошо высушить.

Как собрать клавиатуру после чистки?

Если все крепления и пазы остались в целости, установить кнопку на место вы сможете без особого труда:

1. Приложите кнопку на нужное место.
2. Выровняйте ее и нажмите до характерного щелчка.

Кнопка будет сидеть на своем месте так, как будто ее и не удаляли. Если не удалось защелкнуть кнопку, то скорее всего, крепление оказалось поврежденным.

Важно! Порядок установки клавиши “пробел” несколько иной. Вначале нужно вставить металлические усилители в пазы основания. После этого установите клавишу на место. Вначале нажмите на верхний край, а затем — на нижний, пока не раздастся щелчок.

Все работы по разборке клавиатуры ноутбука нужно проделывать с предельной аккуратностью. Отремонтировать крепления достаточно сложно, а замена клавиатуры, особенно на ноутбуке, может стать внеплановыми, но сильно бьющими по кошельку, расходами.

За долгие годы эксплуатации компьютера клавиатура сильно загрязняется. Даже если вы придерживаетесь правила не употреблять пищу возле своего ПК, пыль и мелкий мусор накапливаются и даже могут служить причиной выхода из строя клавиш. Поэтому периодически придется разбирать клавиатуру. Этот процесс может оказаться необходимым при покраске панели клавиатуры, при замене индикаторных светодиодов или кабеля.

Перед началом разборки обязательно отсоедините клавиатуру от компьютера и сфотографируйте ее с лицевой стороны. Это пригодится вам для последующей точной установки клавиш. Весь процесс удобно проводить на столе, который укрыт скатертью. Для разборки клавиатура переворачивается и с помощью крестовой отвертки выкручиваются все болтики в следующем порядке: сначала по центру, а затем по краям. Болты складывают на скатерть, можно и в коробочку, но опрокинув ее, вы будете долго собирать мелкие крепежи. Теперь можно разделить части корпуса друг от друга.

Если вы намерены проводить какие-то манипуляции с клавишами, возьмите верхнюю часть корпуса и снимайте их, поддевая отверткой с одного края. Таким образом, кнопка приподнимается вверх и соскакивает с фиксаторов. На больших клавишах, например, «пробел», «Enter» и «Shift», присутствует дополнительный металлический фиксатор, понадобится приложить немного больше усилий.

Для замены светодиодов или шнура возьмите нижнюю часть клавиатуры и снимите плату управления, прикрученую несколькими болтами. На этой части находится тонкая пленка с контактами, которую не следует трогать.

После замены или очистки надлежит установить клавишу на свое посадочное место и легко надавить пальцем до щелчка. Собрав все кнопки на верхней части корпуса, совместите ее с нижней и закройте защелки. В гнезда перевернутого корпуса устанавливаются все болтики и закручиваются наполовину, начиная с краев и двигаясь крест на крест. Это предотвратит смещение половинок корпуса и обеспечит точное попадание всех винтов в свои гнезда.

Придерживаясь всех пунктов данной инструкции, вы быстро разберете и соберете клавиатуру, которая после ваших стараний прослужит еще долгие годы.

После длительного использования клавиатура компьютера загрязняется либо может быть чем-то залита, в большинстве случаев можно просто ее разобрать и почистить. В статье рассказывается как разобрать и почистить грязную и залитую клавиатуру компьютера.

Необходимость почистить клавиатуру компьютера обычно возникает в двух случаях: сильно загрязненная клавиатура либо залитая клавиатура. Чистить клавиатуру можно разными способами, но так как моя клавиатура была уже очень грязной и к тому же я ее случайно залил кофе, после чего перестали нажиматься некоторые кнопки, то я решил разобрать и почистить свою залитую клавиатуру основательно. Описанный ниже способ подойдет для большинства клавиатур компьютеров, но все что Вы будете делать, Вы делаете на свой страх и риск.
Никаких сложностей процедура чистки обычно не вызывает, но есть некоторые моменты, про которые нужно знать. Итак, начнем.

Для того чтобы разобрать и почистить клавиатуру компьютера понадобится:

1) Пакет;
2) Немного стирального порошка;
3) Крестовая отвертка;
4) Старая зубная щетка

Процесс разборки и чистки клавиатуры

На моей залитой клавиатуре перестали нажиматься некоторые кнопки, видимо кофе высох и клавиши просто залипли. Так клавиатура выглядела до чистки.

Перед тем как разобрать клавиатуру, нужно сфотографировать или зарисовать расположение клавиш на ней иначе придется разбирать и собирать ее несколько раз.

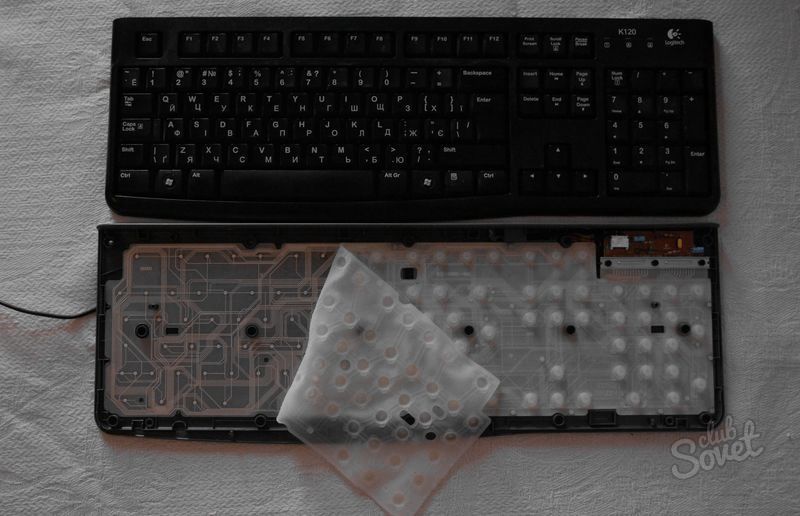

Чтобы разобрать клавиатуру, для начала отключаем ее от компьютера, переворачиваем клавишами вниз и выкручиваем все болты. После этого снимаем нижнюю крышку, обычно она снимается легко т.к. там нет никаких защелок, но все же нужно снимать ее аккуратно, не прилагая особых усилий. Под крышкой находится тонкая пленка с контактными дорожками, которая соединена с платой клавиатуры, поэтому эту пленку не нужно снимать, пока она прикреплена к плате. Пленка соединяется с платой клавиатуры через проводник, который привинчен двумя болтами. Откручиваем эти болты и снимаем пленку.

Далее над каждой клавишей есть эластичный контакт – снимаем их все, главное не терять. После это можно вынимать клавиши. Для этого поддеваем защелку у каждой клавиши отверткой и выталкиваем ее. На некоторых клавишах, например на пробеле Shift или Enter, присутствует еще и металлический фиксатор, поэтому эти клавиши нужно вытаскивать аккуратно.

Теперь все клавиши складываем в пакет, засыпаем порошком и перемешиваем несколько минут, потом промываем в чистой воде, можно в том же пакете, и оставляем сушиться. Основную часть клавиатуры чистим зубной щеткой под струей холодной воды. Для уточнения: мыть нужно только клавиши, верхнюю и нижнюю часть клавиатуры, эластичные контакты, пленку с контактами и плату мыть не нужно.

После мытья нужно просушить клавиши и части клавиатуры, чтобы на них не осталось воды. Когда все высохнет, можно приступать к сборке. Сборку проделываем в обратном порядке, сначала вставляем все клавиши согласно фото или рисунку, который сделали перед разборкой клавиатуры, затем на каждую клавишу кладем эластичный контакт, ставим на место плату клавиатуры и после этого накрываем пленкой с проводниками и привинчиваем ее к корпусу клавиатуры. Чтобы удобнее было вставлять эластичные проводники и пленку с контактами, клавиатуру лучше приподнять над поверхностью стола, например можно подложить два карандаша по сторонам клавиатуры.

Вот в принципе и все. Укладываем аккуратно кабель, идущий от платы, ставим крышку клавиатуры на место и завинчиваем все болты. Теперь можно подключать ее к компьютеру. У меня все клавиши заработали да и сама клавиатура выглядит как новая.
